Подключение ККТ ШТРИХ-М по TCP/IP в Windows

Мы уже подключали ККТ ШТРИХ-М к Windows и Linux. Сегодня мы будем подключать кассовый аппарат ШТРИХ-М по протоколу TCP/IP к Windows и настраивать подключение к ОФД.

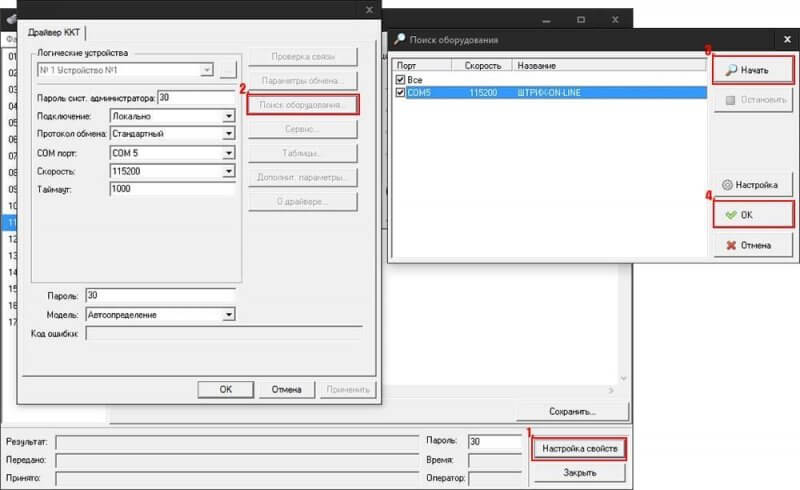

Установку драйвера можно прочитать в статье «Установка драйвера ККТ ШТРИХ-М на Windows». После установки драйвера запускаем Тест драйвера ККТ и выбираем Настройка свойств.

ШТРИХ-М, ККТ, кассовый аппарат, Windows

В появившемся окне в поле Подключение выбираем Локально, после чего указываем COM-порт и выбираем Проверка связи.

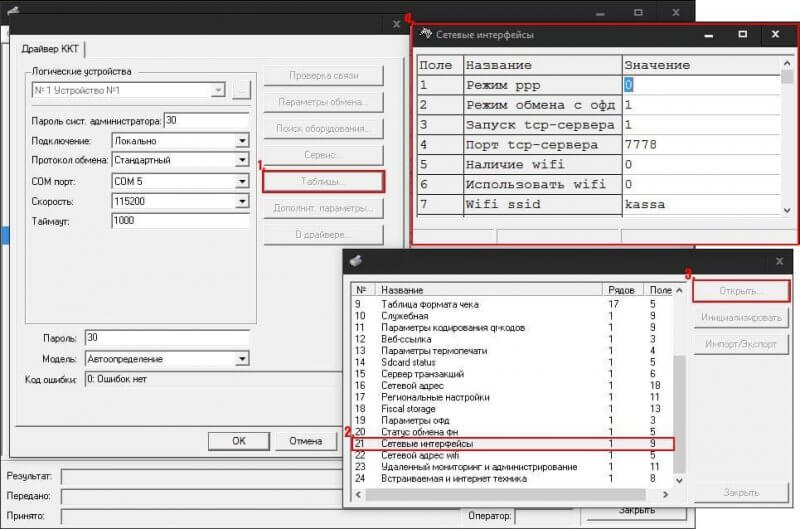

Выбираем Таблицы, после чего ищем 21 строку с описанием Сетевые интерфейсы и нажимаем Открыть.

ШТРИХ-М, ККТ, кассовый аппарат, Windows

Записываем или запоминаем Порт tcp-сервера (4 стройка) - это TCP-порт кассового аппарата.

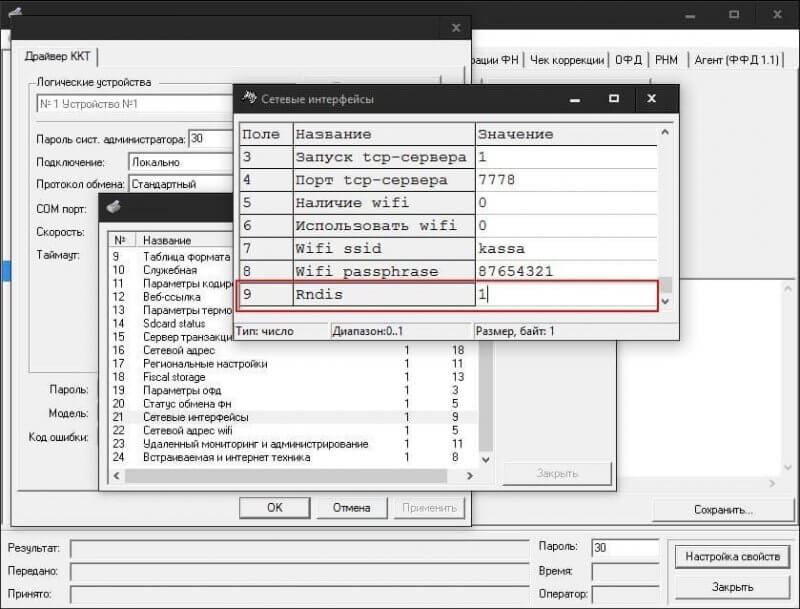

В 9 строке (Rndis) необходимо изменить значение на 1 для активации передачи данных в кассовый аппарат ШТРИХ-М через TCP/IP.

ШТРИХ-М, ККТ, кассовый аппарат, Windows

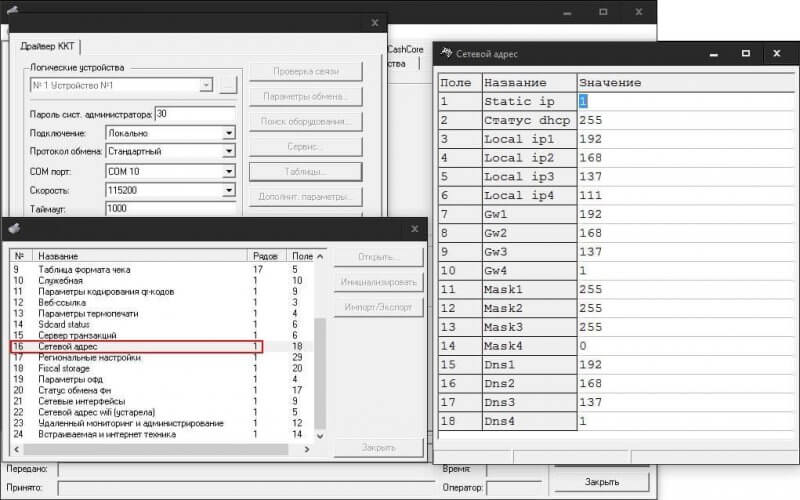

Возвращаемся в Таблицы, после чего выбираем 16 строку (Сетевой адрес). Открываем его. Вновь записываем значения из строк с третьей по шестую со значением Local IP. Данные числа дадут IP-адрес ККТ. В нашем примере он имеет вид: 192.168.137.111

ШТРИХ-М, ККТ, кассовый аппарат, Windows

Перезапускаем кассовый аппарат ШТРИХ-М чтобы применить изменения. После перезапуска подключаем ККТ посредством USB.
Открываем Панель управления -> Центр управления сетями и общим доступом -> Изменение параметров адаптера. Среди адаптеров должен появиться RNDIS.

ШТРИХ-М, ККТ, кассовый аппарат, Windows

Правой кнопкой вызываем контекстное меню и выбираем Свойства.
В списке выбираем IPv4, после чего нажимаем Свойства.
Указываем IP-адрес кассового аппарата ШТРИХ-М, который мы переписывали из 4 строк Local IP. В нашем примере это: 192.168.137.111
Маска подсети: 255.255.255.0, после чего подтверждаем изменения.

ШТРИХ-М, ККТ, кассовый аппарат, Windows

Вновь идем Панель управления-> Центр управления сетями и общим доступом -> Изменение параметров адаптера. Но теперь выбираем адаптер с помощью которого выходим в интернет.
Выбираем Свойства -> Доступ и расшариваем сеть выбрав пункт Разрешить другим устройствам пользователям сети использовать подключение к интернету данного компьютера. Подтверждаем изменения.
Запускаем Тест драйвера ККТ. Выбираем Настройка свойств -> Дополнительные параметры.
Выбираем 24 строку (ОФД). Ставим флажок Передавать данные ФН на сервер ОФД. Указываем сервер ОФД и порт сервера. Подтверждаем изменения.
Далее, идем Свойства -> Подключение, где выбираем TCP сокет.
Указываем IP-адрес и TCP-порт ККТ ШТРИХ-М, которые мы запоминали или записывали. Нажимаем Проверка связи. Кассовый аппарат должен определиться.
На этом подключение по TCP/IP, а так же передача данных в ОФД настроена. Теперь можно проверить обмен данными с ОФД.
Запускаем Тест драйвера ККТ. Направляемся в раздел ФН -> ОФД -> Получить статус инф. обмена. Должны увидеть нечто подобное.
Теперь кассовый аппарат ШТРИХ-М можно подключить к вашему ПО и пользоваться.
